- 型號/規格：WD3-5W（A1）系列
- 品牌/商標：愛浦
產品類型：WD3-5W（A1）系列
產品型號：WD5-□S*A1
封裝尺寸：25.4 × 25.4 × 10.16mm
輸出功率：5 W
輸入電壓：9-18Vdc
輸出電壓：5,12,24,±5,±12,±24Vdc
電源模塊典型性能： 寬輸入電壓2:1（：）轉換效率典型82% 寬工作溫度范圍：-40~85℃ 輸入與輸出隔離電壓：1500Vdc 輸出短路、過流保護（自動恢復）鋁外殼輸出電壓：主路±1%,輔路±3% 紋波及噪聲（20MHz,標稱輸入電壓）：： Vo≤5.0V, ≤50mVp-p; Vo≥48V, ≤180mVp-p; Other, ≤100mVp-p 產品質保5年 輸出電壓3.3-48VDC之間任意電壓都可生產
產品優點：
●技術要求低。模塊電源一般配備標準化前端、高集成電源模塊和其他元件，因此令電源設計更簡單。
●模塊電源外殼有集熱沉、散熱器和外殼三位一體的結構形式，實現了模塊電源的傳導冷卻方式，使電源的溫度值趨近于小值。同時，又賦予了模塊電源金玉其表的包裝。
詳細介紹：
|
典型性能 Typical performance |
|
|
|||||||||||||||||
|
◆ 寬范圍輸入Wide Input voltage range (2:1) |
|||||||||||||||||||
|
◆ 轉換效率（典型82%）Typical Efficiency 82% |
|||||||||||||||||||
|
◆ 開關頻率Switching frequency：300KHz |
|||||||||||||||||||
|
◆ 長期短路保護，自動恢復Short circuit protection, Self-furbish |
|||||||||||||||||||
|
◆ 輸入與輸出高隔離Input-output isolate |
|||||||||||||||||||
|
◆ PCB板上直插式安裝Board in-line type installs |
|||||||||||||||||||
|
◆ 金屬外殼，輸出紋波低 Metal case, Low Output Ripple |
|||||||||||||||||||
|
|
|||||||||||||||||||
|
技術參數 測試條件：如無特殊指定，所有參數測試均在標稱輸入電壓、純阻性額定負載及25℃室溫環境下測得。 Technology parameter Test condition: General Nominal Line, Tc=25℃，Rated resistant load unless other wise specified. |
|||||||||||||||||||
|
|
|||||||||||||||||||
|
輸入特性 Input |
Min(v) |
Nom(v) |
Max(v) |
Notes |
|||||||||||||||
|
輸入電壓Vdc Input voltage |
4.5 |
5 |
9 |
2:1 |
|||||||||||||||
|
|
9 |
12 |
18 |
2:1 |
|||||||||||||||
|
|
18 |
24 |
36 |
2:1 |
|||||||||||||||
|
|
36 |
48 |
72 |
2:1 |
|||||||||||||||
|
|
72 |
110 |
144 |
2:1 |
|||||||||||||||
|
遙控端Remote ON/OFF |
無遙控端 Non |
|
|
|
|||||||||||||||
|
輸入欠壓保護 Input undervoltage protection |
低于低端輸入電壓，電源關斷輸出，自動恢復 Lower than the low-input voltage protection ，Self-furbish |
||||||||||||||||||
|
|
|||||||||||||||||||
|
輸出特性 Output |
|||||||||||||||||||
|
輸出電壓Voltage accuracy |
|
Vo1,Vo2 |
±1.0%, ±2.0% |
||||||||||||||||
|
源效應Line regulation |
標稱負載，全電壓范圍 Nominal Load, full voltage range |
Vo1,Vo2 |
±0.2%, ±1.5% |
||||||||||||||||
|
負載效應Load regulation |
20% ~ 100%額定負載 |
Vo1,Vo2 |
±0.5%, ±4.0% |
||||||||||||||||
|
紋波及噪聲Ripple and noise |
20MHz BM 滿載(Full Load) Vo≤5.0V, ≤50mVp-p; Vo≥48V, ≤180mVp-p; Other, ≤100mVp-p |
||||||||||||||||||
|
動態響應 Dynamic response |
25%的標稱負載階躍 25% Nominal load step change |
△Vo1/△t |
±4.0/500μ s% |
||||||||||||||||
|
輸出電壓調節 Voltage adjust |
|
無調節端 Non |
|
||||||||||||||||
|
啟動延遲時間Turn-on delay time |
典型值 Typical value |
|
≤200mS |
||||||||||||||||

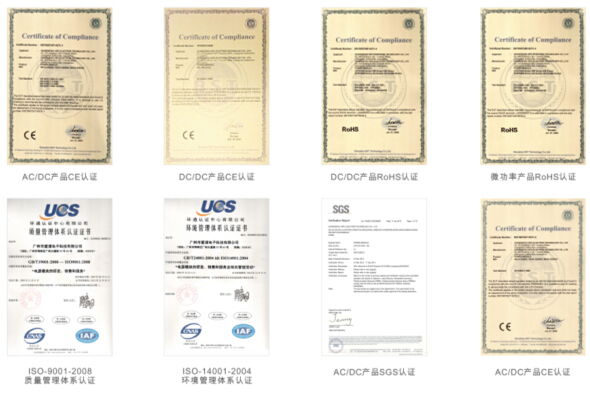

榮譽資質：
