產品類型：SD10-12W（B1）系列

　　產品型號：SD10-□S*B1

　　封裝尺寸：50.80 × 40.64 × 10.16mm

　　輸出功率：10 W

　　輸入電壓：9-36Vdc

　　輸出電壓：5,12,24,±5,±12,±24Vdc

　　電源模塊典型性能： 超寬輸入電壓4:1（：）轉換效率典型85% 寬工作溫度范圍：-40~85℃ 輸入與輸出隔離電壓：1500Vdc 輸出短路、過流保護（自動恢復）鋁外殼輸出電壓：主路±1%,輔路±3% 紋波及噪聲（20MHz,標稱輸入電壓）：： Vo≤5.0V, ≤50mVp-p; Vo≥48V, ≤180mVp-p; Other, ≤100mVp-p 產品質保5年 輸出電壓5.0-48VDC之間任意電壓都可生產

　　DC/DC模塊電源的選擇技巧：

　　1、溫度范圍，工作環境

　　目前電源模塊的分類主要為商用級、工業級和軍用級，不同的等級對環境，比如工作溫度，震動，濕度，粉塵等要求。所以在選擇模塊產品時，要充分考慮產品所處的環境，如果選擇不當，會影響使用。對于這方面的要求，用戶應該認真對待，如有特殊要求的，要向愛浦的技術工程師詢問清楚，以防影響工作的進程。可以有兩種選擇方法：一是根據使用功率和封裝形式選擇，如果在體積（封裝形式）一定的條件下實際使用功率已經接近額定功率，那么模塊標稱的溫度范圍就必須嚴格滿足實際需要甚至略有裕量。二是根據溫度范圍來選，如果由于成本考慮選擇了較小溫度范圍的產品，但有時也有溫度逼近極限的情況，怎么辦呢？降額使用。即選擇功率或封裝更大一些的產品，這樣"大馬拉小車",溫升要低一些，能夠從一定程度上緩解這一矛盾。降額比例隨功率等級不同而不同，一般50W以上為 3~10W/℃。總之要么選擇寬溫度范圍的產品，功率利用更充分，封裝也更小一些，但價格較高；要么選擇一般溫度范圍產品，價格低一些，功率裕量和封裝形式就得大一些。應折衷考慮。

　　其他特殊的要求，則可以聯系工程師，為你的產品使用環境進行確認。

　　2、工作頻率

　　一般來說工作頻率越高，輸出紋波噪聲就更小，電源動態響應也更好。但是對元器件尤其是磁性材料的要求也更高。一般模塊電源的開關頻率是在300kHz以下，甚至更低。所以要求高的場合需要選擇更高開關頻率的產品。

　　常用模塊電源基礎知識問答：

　　1、主動式PFC有什么特點？

　　答：主動式PFC輸入電壓可以從90V到270V;功率因數高于0.99,并具有低損耗和高可靠等優點；可用作輔助電源，而不再需要輔助電源變壓器；輸出DC電壓紋波很小，因此采用主動式PFC的模塊電源不需要采用很大容量的濾波電容。

　　2、什么是高壓整流濾波電路？

　　答：高壓整流濾波電路由一個整流橋和兩個高壓電解電容組成。作用是把220V交流市電轉換成300V直流電。

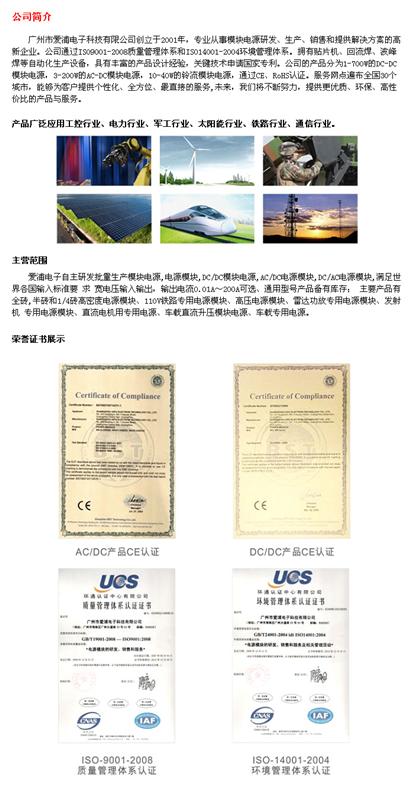

　　榮譽資質：

　　質量保障服務體系：

　　為了使客戶放心使用本公司售出的模塊電源，我們承諾：產品自售出之日三個月內，凡是因產品本身質量問題，我公司將為您更換相同型號、規格的模塊電源；一年內如出現非人為損壞的質量問題，我公司將提供維修。在產品的使用過程中，如因使用不當或其它原因造成的損壞，我公司將隨時提供有償維修服務。

　　我們的優勢:

　　1、電源模塊行業的，具有多項發明，14年專注于模塊電源的創新、研發、制造、銷售。

　　2、豐富完善、可定制的產品線，提供穩定、高性價比的產品，部分產品通過UL、CCC、CE、RoHS等，廣泛應用于、鐵路、電力、醫療、通信、自控等領域。

　　3、市場反應迅速，具備完善的售后體系、物流配送體系，服務網點遍布全國30個城市。
